一、產品概述：
變壓器局部放電在線監測系統由在線監測、傳感器（包括特高頻傳感器、高頻電流互感器、超聲波傳感器、振動傳感器、射頻傳感器、鐵芯接地電流互感器）、采集單元后臺監測分析軟件構成，適用于66kV – 1000kV電壓等級。系統通過超聲波信號、高頻信號、特高頻信號等的參量信號的采集及分析，了解變壓器在運行過程中的絕緣情況。

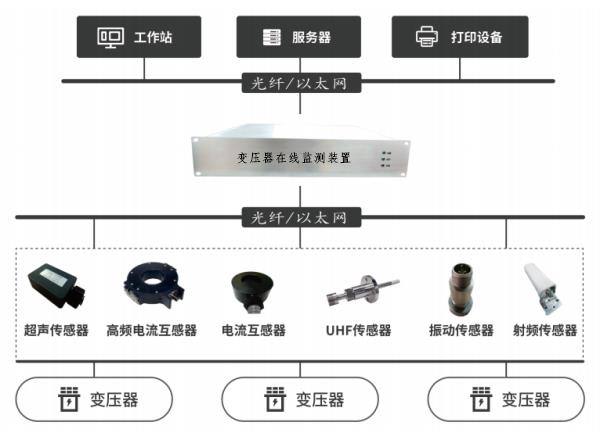

二、系統組網：

三、基本功能：
實時監測：
  ◇ 系統根據實時監測數據和歷史數據，利用模糊理論、神經網絡、范例推理等人工智能算法，結合設備的內部結構特性參數，實現對設備運行狀態的實時自動評估診斷。

多種抗干擾技術：
  ◇ 局部放電綜合多種抗干擾技術，包括：小波消噪技術、自適應濾波技術、窄帶抗干擾技術等，能有效消除現場監測的干擾信號，同時能夠?qū)蝹�(gè)放電脈沖的時域、頻域及時頻分析，提供PRPD、PRPS及指紋圖譜等統計分析；

放電故障定位：
  ◇ 能夠?qū)崿F(xiàn)對多個放電故障點跟蹤，同時提供放電源在線連續跟蹤定位模式，能夠鎖定放電位置，實時跟蹤其相位、強度變化。

振動監測算法：
  ◇ 振動監測具備時域和頻域分析以及振動性質分析功能。提出了基于支持向量機的小波變換振動信號評估算法。該算法的離線功能實現了故障判據集合的離線生成，解決了小波變換只能提取振動特征，不能生成振動判據的缺點，提高了判斷結果的準確性。

監測數據可視化：
  ◇ 測狀態參量量化分析，可疑數據實時定位和可視化，監測數據與變壓器融為一體，做到變壓器的運行態勢全景可觀、全息透視。

實時動態評估模型：
  ◇ 依據變壓器32個狀態量評價標準，研究了變壓器動態六要素的聯合分析方法，建立變壓器健康指數評估模型，實現了從周期性靜態評價到實時動態評價的轉變。

數據智能驅動：
  ◇ 實現變壓器健康狀態實時動態評價，實現數據互聯和共享，建立超前預警、主動運維和智能決策的數據智能驅動設備運維新模式。

手機應用：
  ◇ 手機進行遠程監護，可以使巡檢人員巡線效率大幅提升，并針對缺陷和隱患及時應對處理。
