一、產品概述：
在光伏發電系統中，數量龐大的光伏電池組件進行串并組合達到需要的電壓電流值，以使發電效率 達到最佳。為了減少太陽能光伏電池陣列與逆變器之間的連線，優化系統結構，提高可靠性和可維護性，將若干個光伏串列并聯接入?yún)R流箱，匯流后通過防雷器和斷路器再接入逆變器。智能光伏匯流箱除具備 基本的匯流防雷功能外，還可提供光伏組件電流測量、監測光電池陣列中電池板運行狀態、電池電壓、匯流總功率、支路功率、匯流箱防雷器狀態采集、直流斷路器狀態采集、繼電器接點輸出等功能，并可把采集的電量數據和設備狀態上傳到監控系統。

二、產品型號：

三、基本功能：
  ◇ 采用霍爾電流傳感器對每一路光伏組串電流、母線輸出電壓進行采集監測、開路報警和本地故障定位。
  ◇ 采集直流斷路器、防雷器等輸出接點狀態，及匯流箱內部溫度。
  ◇ 可配顯示模塊，就地顯示組件串電流、母線電壓、箱內溫度等，方便參數設定和數據查詢。
  ◇ 光伏陣列開路報警、短路報警和避雷器失效報警。
  ◇ 每路電池串列配有防反二極管，正負極配有光伏專用熔絲，在組串故障時進行保護。
  ◇ 專用高壓防雷器對匯流后母線正負極進行保護。
  ◇ 可擴展外部傳感器輸入接口，支持環境監測儀等接入。
  ◇ 采用匯流箱本身電源工作，現場無需單獨布線。
  ◇ 采用RS485通訊端口，標準Modbus-RTU通信協議，全面兼容光伏發電系統內外部通訊。

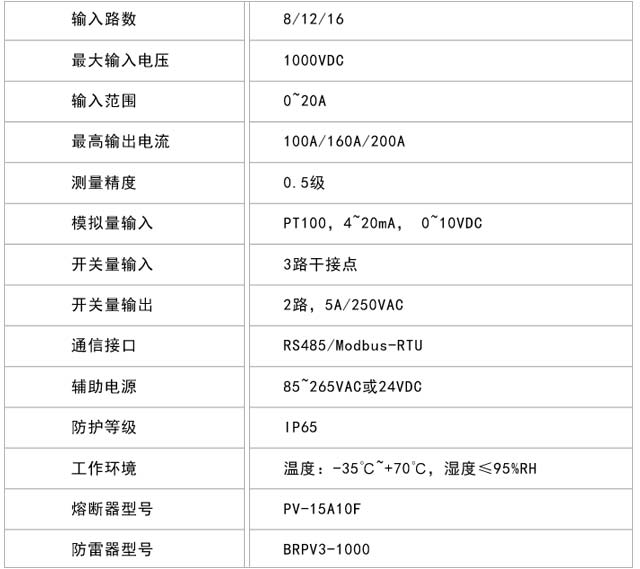

四、技術參數：

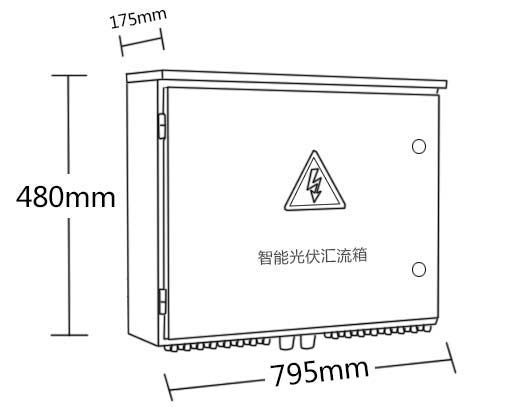

智能光伏匯流箱尺寸圖（單位：mm）
