二．為什么要使用捷安特電機節電器(JantPower)：
每臺電機都必須消耗一定的能量以提供磁場讓電機連續工作。當供給籠形電機的電壓恒定時，由此產生的磁通也保持恒定，在額定轉速下，磁場消耗的能量保持恒定，與負載所需的轉矩無關。支持負載轉矩的能量取決于轉矩的大小。當負載轉矩增加，轉子轉速會稍微下降（轉差率增大），使得感應的轉子電流上升以增加轉矩。轉子中增加的電流由定子線圈中增加的電流來平衡。相反，如果需要的負載轉矩減少，轉差率減少，轉子電流下降，定子電流也相應下降。但在端電壓恒定的情況下，定子中提供磁場的電流在任何負載轉矩條件下將保持恒定。結果是感應電機的效率隨負載的減少而降低。下圖表示典型的電機損耗與負荷的關系。
事實上很少電機始終在額定條件下運行。通常選擇的標準電機其標稱均高于驅動負載的最大需求。由于這一原因，所選擇的電機幾乎一定是超出標準的，當提供額定電壓時，即使?jié)M負荷運行也有節電空間。此外，有些應用其負荷本來就是變化的，而選擇的電機大小必須能滿足最大負荷時的需求，盡管最大負荷只是間斷出現，而其它時間負荷要小得多。由于電機產生的轉矩與供電電壓的平方成正比，降低端電壓將減少轉矩。降低端電壓，實際上是降低了電機的額定輸出功率，也意味著所需磁場能量的減少。利用這一原理，捷安特可從空載至多數負荷情況下保持恒定的電機效率。
三：使用捷安特電機節電器(JantPower)的好處：
可根據現場需求在一定的范圍內設定啟動時間、啟動電壓，保證電機連續平滑地啟動，消除了常規啟動方式伴隨電機啟動所產生的機械沖動和大啟動電流，有效降低軸承和皮帶的磨損，減小鏈條及齒輪的機械應力，從而延長電機的使用壽命。盡管捷安特的應用范圍廣泛，但仍存在應用的限制條件。在實際應用中，我們只有有的放矢，選擇合適的應用對象，才能獲得好的節電效果。下表列出了不同負荷狀況下可預期的節電效果，實際應用時請以此為參照。
|
分類
|
負荷狀況
|
節電效果預測
|
|
1
|
低負荷率（<40%），低功率因數（<0.4）
|
好
|
|
2
|
中等負荷率（50～60%），中等功率因數（0.5～0.6）
|
較好
|
|
3
|
中等負荷率（50～60%），高功率因數（>0.8）
|
有挑戰性
|
|
4
|
高負荷率(>70%)，高功率因數（>0.8）
|
不適用
|
由上表可以看出，分類1是最理想的情況，可預期獲得顯著的節電率；分類2是比較理想的情況， 一般均可獲得較好的節電率；分類3的情況必須慎重，通過測試決定是否可以實施；分類4的情況應避免應用MOTOR
CONTROLLER進行改造。
四．捷安特電機節電器(JantPower)節電原理：
捷安特電機節電器通過改變電機的相位角實現控制。 在下圖中，電壓V和電流I均以相量形式表示。兩者之間的夾角即相位角可定義為電流超前或滯后電壓的量。對于感應電機，電流通常滯后于電壓。功率因數（QPF）是量化的電流-電壓滯后的三角關系。
在不同的負荷條件下，相位角將隨之改變。下圖是電機電壓和電流在不同負荷條件下的說明。請注意，在部分負荷條件下相位角或電壓和電流之間的時間滯后將增加。通常，在負載情況下，電機的電流滯后于電壓30°；在空載情況下，電機的電流滯后于電壓80°。
捷安特電機節電器連續監測電機電壓和電流之間的相位角，依據負荷的變化改變相位角。捷安特電機節電器通過使用SCR模塊等半導體開關元件來“切削”電壓而進行控制
。
SCR模塊只允許電源電壓正半周和負半周的一部分供給電機，如左圖所示。這樣的結果是降低了供給電機的均方根電壓。結果，磁滯損耗最小化，相位角回到原來的大小，電機效率提高。
五．捷安特特性與技術參數：
a) DSP數字信號控制器實現數字控制。
b) 在短時間內提供接近直接啟動的電壓水平
c) 檢測三相輸入電壓相位,相序正確啟動。
d) 軟啟動、在特殊性情況下全壓啟動，這時斜波上升時間不起作用。
e) 手動或自動調節節電率。
f) 啟動電壓可調節，十個起動電壓檔位可選擇。
g) 啟動時間可調節，從0到120秒可調。
h) 啟動方式可選，鍵盤啟動、輸入接點啟動。
i) 當節電器出現故障時，節電器會輸出一個輔助節點，觸點內容是250V/5A。
j) 節電器過溫脫扣，85度以上節電器脫扣
k) 運行電流（6秒內）超過電機額定電流4倍，運行電流（60秒）超過電機額定電流2倍，節電器脫扣
m) 欠壓/過壓/缺相時故障燈亮并報警,啟動之前相序出錯，則不能啟動，電機無法起動。運行過程中缺相節電器脫扣，故障燈亮。
技術參數
供電電壓
|
380-415VAC（至1000VAC可選）。
|
|
頻率
|
50＋/－5%Hz （60＋/－5%Hz可選）。
|
|
啟動后的滿電壓
|
比供電電壓低1V（完全正弦波）。
|
|
能耗
|
3W/A。
|
|
能耗（控制電路）
|
約20VA。
|
|
控制電壓
|
230＋/－10% VAC。
|
|
絕緣電壓
|
機箱與主電路以及與控制電路之間2kV。
|
|
外殼防護等級
|
標準型IP00，其它等級可選。
|
|
每小時允許啟動次數
|
最大負荷狀態每小時啟動4次；根據所帶負荷不同最大可達60次。
|
|
冷卻
|
22kW及以下自然冷卻，22kW以上風扇冷卻。
|
|
最大電流
|
10倍標稱電流1個周期；4倍標稱電流20秒；3倍標稱電流60秒；1倍標稱電流連續運行。
|
|
所需外部保護
|
建議提供短路保護。
|
|
多臺電機并聯控制
|
一臺節電器可控制兩臺或兩臺以上的電機運行，如果總的電流不超過IMS電機節電器的標稱值而且每臺電機都有單獨的保護。
|
|
可選外部裝置
|
交流接觸器、短路保護、額外的快速動作半導體保險，規格小于I*t，10ms（參見規格表）
|
|
節電器旁路
|
啟動后可讓節電器旁路。
|
|
輔助觸點（5A，250VAC）
|
1、運行；2、斜坡結束；3、制動；4、報警。
|
|
運行環境溫度
|
40℃，40℃以上節電器的標稱電流按1.5%/℃降低。
|
六．捷安特電機節電器(JantPower)適用場所：
捷安特采用微處理器對電動機進行高速動態跟蹤，有效提高對電動機的利用與延長壽命，更具節能經濟運行的功能�？梢詮V泛應用于：沖壓機、大型木工機械、刨機、壓彎機、磨床、泵、空壓機、鏜床、風鑿、螺旋機械、鉆床、抽油機、紡織行業的筒子機、編制機、轉盤機等、傳送設備、壓縮機、自動扶梯、恒溫恒濕空調、真空泵等。

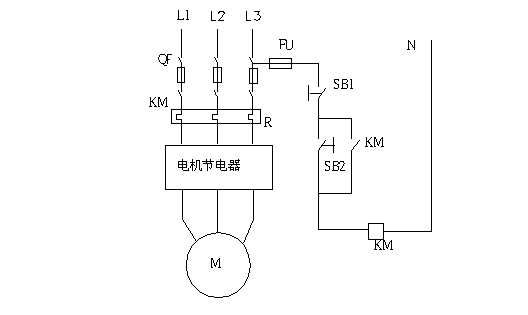

七．捷安特電機節電器(JantPower)電氣連接方式：
接 線 圖
|
